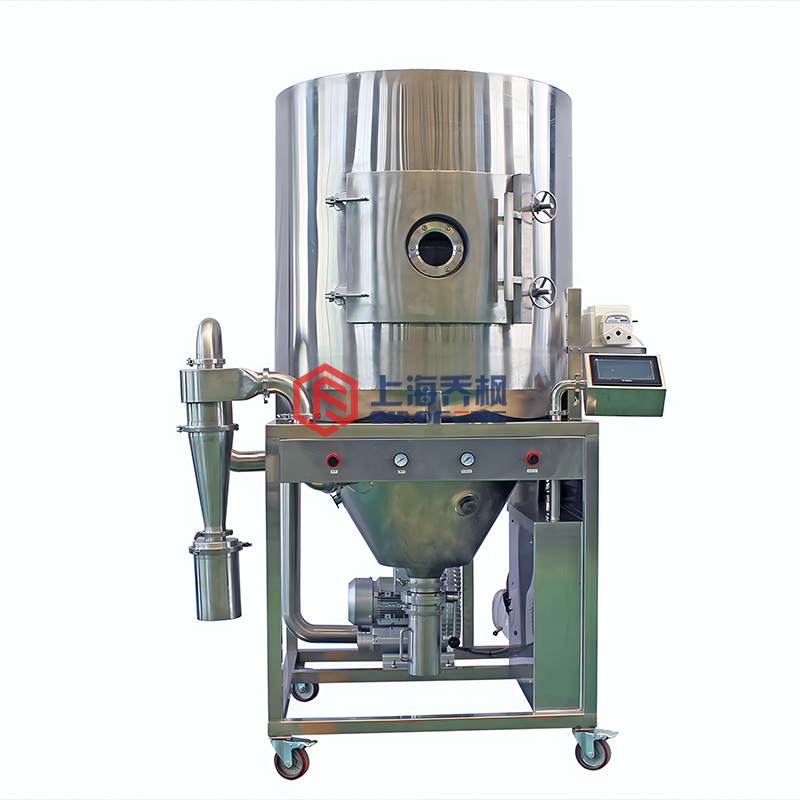

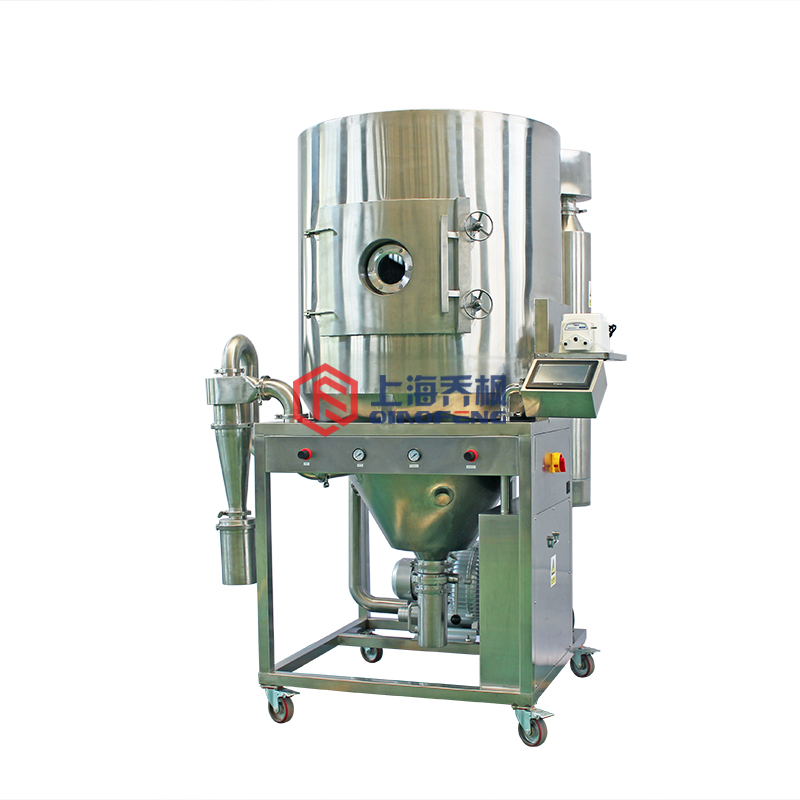

| 設備名稱： | 噴霧造粒干燥機 |
| 設備型號： | QFN-ZL-5 |
| 設備規格： | 5Kg/h（支持定做） |
| 試機： | 支持試機做實驗 |
| 適用范圍： | 溶液、乳液、懸浮液和糊狀液體原料中生成粉狀、顆粒狀固體產品 |
| 適用場景： | 高?？蒲?、化工、食品、農藥、醫藥、生物行業等 |
| 是否保修： | 全國三年保修 |
| 咨詢電話： | 17317246351 |
噴霧造粒干燥機組，是參考國內外先進技術，經過多次實驗研究開發的多用途機組，廣泛用于化工、輕工、食品等行業的噴霧干燥工藝。該機組具有受熱時間短、熱效率高、除塵系統完整等優點。
該機組核心裝置為造粒霧化器。藉此將液體霧化成微米級霧滴后被熱風迅速干燥，干燥后的顆粒經過底部收料瓶回收，粉末經過旋風分離器回收。設計進風溫度為260℃，出風溫度為145℃左右。
干燥塔體及附屬裝置材料材質由客戶選定。干燥熱風所需熱源，電加熱功率約25KW。設備的布置，可根據用戶的實際需要而安排。
噴霧造粒干燥機是上海喬楓自主研發的一套造粒噴霧干燥機的。QFN-ZL系列造粒噴霧干燥機（喬楓）專門的雙氣送液造粒噴頭，國內一大創新，直接將均勻的球形霧滴通過均勻的熱量變成顆粒。
可適應實驗和小規模生產使用，顆粒球精度好，顆粒均勻。因為該設備體積小，普通實驗室就可以裝下。核心配件均采用進口設備，其他配件均為國內廠家生產，保證產品的穩定性和安全性。
| 噴霧造粒干燥機 |
QFN-ZL-5 |
QFN-ZL-10 |
QFN-ZL-15 |
|
水分蒸發量 |
5Kg/h |
10Kg/h |
15Kg/h |
|
樣品進料量 |
80ml |
120ml |
150ml |
|
干燥室直徑(mm) |
￠800 |
￠1200 |
￠1400 |
|
干燥塔高度（mm） |
￠1000 |
￠1200 |
￠1500 |
|
霧化系統 |
雙氣送液（QFN-ZL-NZW3VER2018-1A） |
||
|
電控系統 |
喬楓造粒霧化系統專用（QFN-ZL-ES-VER2018-1A） |
||
|
進風溫度(攝氏度) |
260 |
||
|
電控主要配件標準（包括PLC,模擬量模塊，觸摸屏）（可選） |
?維控控制模塊（標準） □臺達控制模塊 □德國西門子控制模塊 |
||
|
電控輔助配件選型標準（包括接觸器等）（可選） |
?正泰(標準) □德力西 □施耐德 □其他______________ |
||
|
與物料接觸部分（可選） |
?SUS304(標準) □SUS316 □其他_______________ |
||
|
尾氣再利用，節能30%以上（可選） |
?不裝配（標準） □裝配 |
||
|
霧化噴嘴（是否采用金剛石鍍膜） |
?SUS304（標準）□SUS316（標準）□ 碳化硅（標準） □金剛石 |
||
|
設備保修 |
?1年（標準，以上需收取一定的維修費用） □2年 □3年 |
||
|
加熱器容量 |
25Kw |
30Kw |
35Kw |
|
送風機[功率（kw）,風量（m3 /min）] |
無 |
[0.25,9.5] |
[0.25,9.5] |
|
引風機[功率（kw）,風量（m3 /h）] |
[1.5，250] |
[2.2，300] |
[2.2，1410] |
|
壓縮機[功率（kw）,風量（L /min）] |
[0.58，108] |
[1.5，250] |
[1.5，250] |
|
電力（裝機容量） |
30Kw |
35Kw |
45Kw |
|
保溫材料 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
|
□脈沖布袋除塵器（可選） |
聚四氟覆膜材料 |
||
|
9只 |
12只 |
21只 |
|
|
外形尺寸（mm）(L×W×H)（參考） |
1600×1400×1800 |
2200×1600×2200 |
2600×1200×2500 |
|
安裝重量（參考） |
500Kg |
1000Kg |
1500Kg |
|
動力電源 |
380V/-3￠ （可根據不同國家標準定制相關電壓） |
注1: 水分蒸發量以進風溫度250℃,
2: 如需更大蒸發量的設備,請在線詢價或致電本公司
